배터리 BMS 보호회로 고장 증상 5가지와 안전한 대처법 총정리

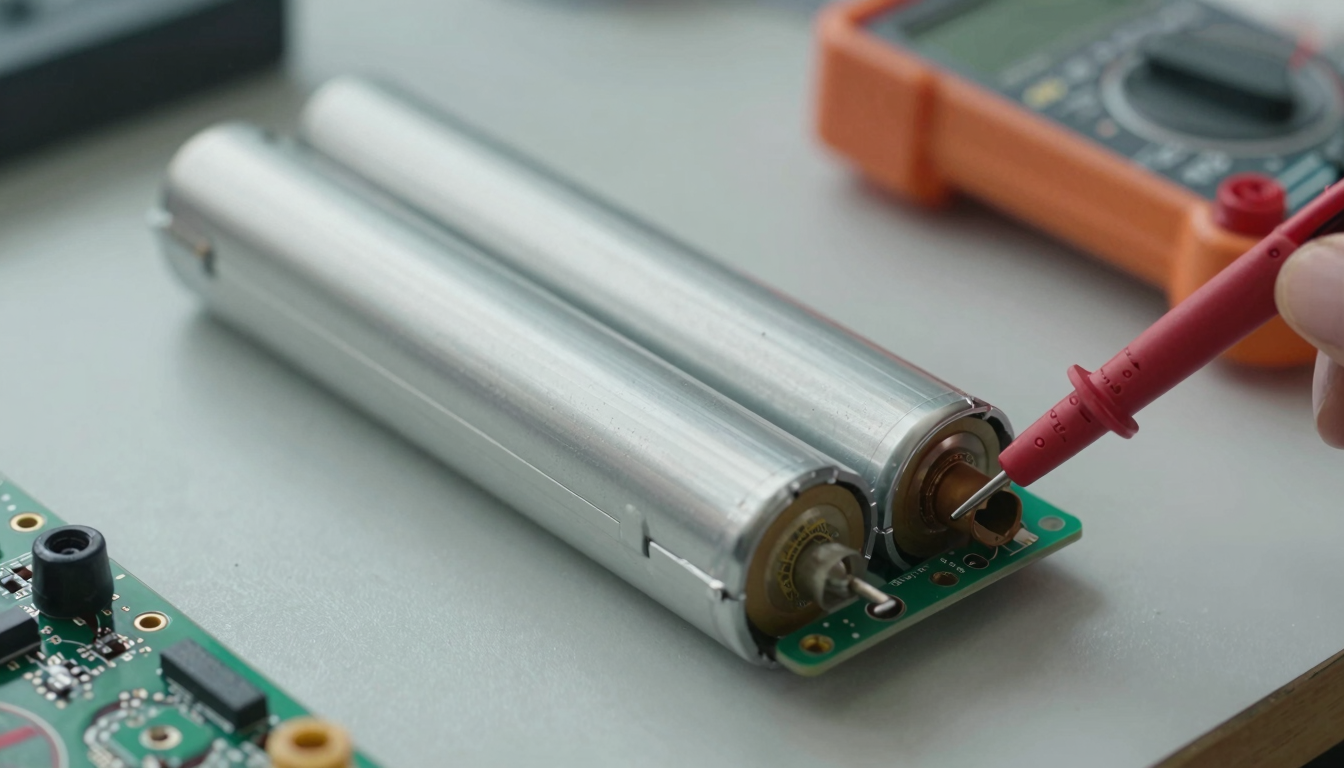

배터리 팩의 보호회로 기판에 멀티미터 프로브를 접촉해 전압을 측정하는 모습으로, 고장 진단의 첫 단계를 보여줍니다.

전동공구나 전기자전거, 캠핑용 파워뱅크를 쓰다 보면 어느 날 갑자기 배터리가 말을 듣지 않을 때가 있어요. 충전기를 꽂아도 반응이 없고, 분명히 전압은 남아 있는데 전원이 전혀 나오지 않는 답답한 상황 말이죠. 이런 고장의 상당수는 배터리 셀 자체보다 그 옆에 붙어 있는 작은 회로 기판, 즉 BMS 보호회로에서 발생해요.

BMS는 배터리의 과충전, 과방전, 과전류, 단락을 막아주는 일종의 안전 지킴이인데, 이 부품이 오작동하면 배터리 전체가 먹통이 되거나 심하면 열폭주 같은 위험한 상황으로 이어질 수 있어요. 다행히도 증상을 미리 파악하고 있으면 완전히 망가지기 전에 조치를 취할 수 있고, 간단한 부품 교체만으로 수리 비용을 크게 아낄 수 있답니다.

이 글에서는 실제로 현장에서 자주 접수되는 BMS 보호회로 고장 증상 다섯 가지를 꼼꼼하게 정리하고, 각 증상별로 어떤 순서로 점검해야 하는지, 부품을 교체할 때 얼마나 비용이 드는지, 그리고 작업 시 반드시 지켜야 할 안전 수칙까지 구체적으로 알려드릴게요.

배터리 전압은 정상인데 전원이 전혀 안 나와요

가장 흔하게 접하는 증상 중 하나예요. 멀티미터로 배터리 팩의 출력 단자를 찍어 보면 18V, 21V 같은 정상 전압이 뜨는데, 정작 공구나 기기에 연결하면 전원이 전혀 들어오지 않는 거죠. 이럴 땐 배터리 셀 자체는 멀쩡할 확률이 높고, BMS 보호회로가 출력을 차단한 상태일 가능성이 커요.

원인은 크게 두 가지로 나눌 수 있어요. 첫째는 BMS의 과방전 보호 기능이 오작동해 정상 전압인데도 ‘방전된 상태’로 잘못 판단하고 출력을 막는 경우예요. 둘째는 출력단에 붙은 MOSFET 스위칭 소자가 물리적으로 손상돼 전류가 아예 흐르지 못하는 경우죠. 특히 후자는 순간적인 단락이나 과전류가 한 번 지나간 뒤에 발생하는 경우가 많아요.

점검 순서로는 먼저 배터리 단자와 기기 접점의 이물질, 부식 여부를 확인한 뒤, 멀티미터로 P- 단자와 B- 단자 사이의 전압을 측정해 보는 게 좋아요. 정상이라면 P-와 B- 사이 전압이 거의 0V에 가까워야 하는데, 여기서 수 볼트 이상의 전압 강하가 측정되면 MOSFET이 열려 있지 않거나 손상된 거예요. 이런 경우엔 해당 MOSFET이나 보호 IC를 교체하거나, 보드 전체를 저렴한 호환 모듈로 교체하는 방법을 선택할 수 있어요.

충전기에 연결하면 경고등이 뜨고 충전이 아예 차단돼요

충전기를 꽂자마자 빨간색 경고등이 깜빡이거나, 충전기 자체에서 에러 코드를 띄우며 충전을 거부하는 증상도 BMS 고장의 전형적인 신호예요. 공식 안내를 보면, 많은 제조사가 과전압·과전류·단락 보호 회로가 작동할 때 이런 경고 패턴을 출력하도록 설계해 두었어요.

이 증상이 나타나는 원인은 크게 세 가지로 볼 수 있어요. 첫째는 BMS가 감지하는 셀 전압이 실제보다 높게 측정돼서 ‘이미 만충전된 배터리’로 오인하는 경우예요. 둘째는 충전 전류를 감지하는 션트 저항이나 전류 센서 회로가 고장 나서 정상 충전 전류를 과전류로 잘못 판단하는 경우예요. 셋째는 충전기와 배터리 팩 사이의 통신 프로토콜이 맞지 않거나 통신선이 단선된 경우인데, 특히 스마트 배터리에서 자주 발생해요.

자가 진단을 해보려면 먼저 배터리 팩을 완전히 분리한 뒤 각 셀의 개별 전압을 측정해 보는 게 중요해요. 모든 셀이 3.6V~4.2V 범위 안에 고르게 들어와 있다면 셀 자체는 문제가 없고 BMS가 잘못된 신호를 보내고 있을 가능성이 높아요. 이때는 BMS의 전원을 몇 분간 완전히 차단했다가 다시 연결해 리셋을 시도해 보거나, 그래도 안 되면 보호회로 모듈을 교체하는 방향으로 진행하는 게 합리적이에요.

사용 중 전압이 급락하고 배터리가 갑자기 꺼져요

공구를 사용하다 보면 배터리 잔량 표시가 아직 두 칸, 세 칸 남았는데 갑자기 전압이 급락하며 기기가 멈추는 경우가 있어요. 이건 단순히 배터리가 노후된 것과는 다른, BMS의 과방전 보호나 셀 밸런싱 기능과 관련된 문제일 가능성이 높아요.

리튬이온 배터리는 여러 개의 셀이 직렬로 연결되어 있는데, 이 중 한 개라도 전압이 먼저 떨어지면 BMS가 전체 팩을 보호하기 위해 출력을 차단해요. 그런데 밸런싱 회로가 고장 나면 특정 셀만 과도하게 방전되고 다른 셀은 여유가 남는 불균형 상태가 심해져서, 겉보기 잔량과 실제 가용 용량이 크게 달라지는 거예요. 고객센터 안내에 따르면, 이런 증상이 반복되면 셀 간 전압 편차가 0.2V 이상 벌어져 있는지 확인해 보라고 권장해요.

점검할 때는 부하를 걸지 않은 무부하 상태에서의 전압과, 실제로 기기를 작동시키면서 측정하는 부하 상태의 전압을 비교해 보는 게 중요해요. 무부하 상태에서는 정상처럼 보이다가 부하를 걸면 특정 셀의 전압이 순식간에 3.0V 이하로 떨어진다면 그 셀이 이미 열화됐거나, 해당 셀을 담당하는 밸런싱 회로가 작동하지 않는 거예요. 이 경우엔 문제가 있는 셀만 교체하거나, 밸런싱 저항·트랜스 모듈을 교체하는 방식으로 접근할 수 있어요.

배터리가 비정상적으로 뜨거워지고 냉각 팬이 과도하게 돌아가요

배터리 팩을 만졌을 때 평소보다 훨씬 뜨겁거나, 내장된 냉각 팬이 쉬지 않고 최고 속도로 회전하는 증상은 BMS의 온도 모니터링 회로나 셀 자체의 내부 단락을 의심해야 하는 상황이에요. 이건 단순한 불편을 넘어 열폭주로 이어질 수 있는 위험 신호이기 때문에 즉시 사용을 중단하고 점검에 들어가는 게 좋아요.

원인은 크게 세 가지로 나눌 수 있어요. 첫째는 온도 센서(NTC 서미스터 등) 자체가 고장 나서 실제보다 훨씬 높은 온도를 보고하거나, 반대로 과열 상태인데도 센서가 반응하지 않는 경우예요. 둘째는 셀 내부에서 미세한 단락이 발생해 국부적으로 열이 발생하는 경우인데, 이때는 BMS가 정상 작동해도 열을 막기 어려워요. 셋째는 MOSFET이나 전류 경로의 접촉 저항이 비정상적으로 높아져서 그 부분에서 열이 집중적으로 발생하는 경우예요.

자가 점검을 할 때는 비접촉 적외선 온도계나 열화상 카메라가 있으면 훨씬 정확하게 발열 지점을 찾을 수 있어요. 배터리 팩 전체가 골고루 뜨거운 건지, 특정 셀이나 특정 부품 주변만 뜨거운 건지를 구분하는 게 진단의 핵심이에요. 특정 부품만 뜨겁다면 그 부품의 교체로 해결될 가능성이 높고, 특정 셀만 뜨겁다면 그 셀 자체의 손상이므로 셀 교체나 팩 재구성이 필요할 수 있어요.

BMS와 기기 간 통신이 끊겨서 상태 표시가 전혀 안 떠요

요즘 나오는 스마트 배터리는 단순히 전원을 공급하는 것 외에도 CAN, UART, SMBus 같은 통신 라인을 통해 충전기나 차량의 제어 모듈과 데이터를 주고받아요. 그런데 이 통신이 끊기면 배터리 잔량 표시가 사라지거나, 충전기가 배터리를 인식하지 못하거나, 심하면 “배터리 통신 오류” 같은 경고 메시지가 뜨는 경우가 있어요.

통신 불량의 원인은 생각보다 단순한 경우가 많아요. 커넥터 핀이 휘었거나, 접점이 산화돼서 접촉 저항이 높아졌거나, 배선 하니스에서 피로 파단이 발생한 경우가 대표적이에요. 하지만 간혹 BMS 메인 MCU의 펌웨어가 손상되거나 CAN 트랜시버 IC 자체가 고장 나는 경우도 있어서, 배선 점검으로 해결되지 않으면 부품 단위의 진단이 필요해요.

점검할 때는 먼저 통신 커넥터를 분리해서 육안으로 핀 상태를 확인하고, 접점 부활제를 살짝 도포한 뒤 다시 연결해 보는 것부터 시작해요. 그다음에 멀티미터로 CAN 버스의 매칭 저항값(보통 120옴)을 측정해 보면 버스 자체의 단선 여부를 쉽게 판단할 수 있어요. 이렇게 해도 통신이 복구되지 않으면 BMS 모듈 자체를 교체하거나, 전문 장비가 있는 업체에서 펌웨어 재플래시를 받아야 할 수 있어요.

BMS 보호회로 교체 비용은 어느 정도 들까요?

BMS 고장이 확인됐을 때 가장 궁금해하시는 부분이 바로 수리비예요. 결론부터 말씀드리면, 배터리 셀 자체가 멀쩡하고 보호회로 기판만 고장 난 경우라면 생각보다 저렴한 비용으로 해결할 수 있어요.

시중에서 구할 수 있는 범용 BMS 모듈의 가격은 전압과 전류 사양에 따라 꽤 차이가 나요. 12V 7Ah 수준의 소형 배터리용 BMS는 약 6,000원에서 12,000원 정도면 구입할 수 있어요. 48V 20Ah 정도의 중형 파워팩용 BMS는 20,000원에서 35,000원 선이고, 자동차나 대용량 에너지 저장장치에 쓰이는 고전압·고전류 BMS는 120,000원에서 350,000원까지 올라갈 수 있어요. 이 가격은 어디까지나 부품 단품 가격이고, 시점과 판매처에 따라 달라질 수 있어요.

직접 교체를 시도하면 부품 비용만 부담하면 되니까 가장 경제적이에요. 하지만 전문 수리점에 맡기면 진단비, 인건비, 보증 기간 제공 등의 비용이 추가로 붙어서 전체 수리비가 30,000원에서 100,000원 정도 더 늘어날 수 있어요. 그래서 납땜과 멀티미터 사용에 자신이 있는 분들은 DIY를, 안전이 최우선이거나 고가의 대용량 배터리라면 전문 수리를 선택하는 게 합리적이에요.

※ 위 가격은 2026년 상반기 온라인 마켓과 수리 업체의 공개 견적을 바탕으로 한 참고 범위이며, 실제 거래 시점과 사양에 따라 달라질 수 있어요.

BMS 교체 전에 반드시 확인해야 할 체크리스트

BMS 모듈을 새로 구입해서 교체하기 전에, 아래 항목들을 하나하나 확인하지 않으면 교체 후에도 같은 문제가 반복되거나 더 큰 손상으로 이어질 수 있어요. 특히 호환성과 보호 임계값 설정은 아주 중요해요.

• 셀 수와 직렬 구성이 정확히 일치하는가? 3S, 4S, 5S 같은 표기는 배터리 팩의 직렬 셀 개수를 의미해요. 기존 BMS와 동일한 구성이 아니면 과충전·과방전 보호가 전혀 작동하지 않을 수 있어요.
• 정격 전압과 최대 전류가 실제 사용 환경을 커버하는가? 공구의 최대 소비 전류보다 BMS의 허용 전류가 충분히 높아야 해요. 여유율은 보통 20~30% 이상 두는 게 안전해요.
• 과충전·과방전·과전류 보호 임계값이 셀 사양과 맞는가? 리튬이온 셀은 보통 과충전 보호 4.25V±0.05V, 과방전 보호 2.7V±0.1V 정도로 설정돼요. 이 값이 셀 제조사의 데이터시트와 일치하는지 확인해야 해요.
• 밸런싱 방식과 전류가 내 사용 패턴에 적합한가? 패시브 밸런싱은 저항으로 열을 내며 방전하는 방식이라 밸런싱 전류가 수십 mA로 작아요. 셀 편차가 큰 팩이라면 액티브 밸런싱이 더 효과적일 수 있어요.
• 통신 인터페이스가 기존 충전기·기기와 호환되는가? CAN, UART, SMBus 등 프로토콜이 다르면 통신이 아예 안 될 수 있어요. 단순 전원 공급형인지 스마트 통신형인지 구분해서 구입해야 해요.
• 물리적 크기와 커넥터 위치가 기존 케이스에 들어맞는가? BMS 모듈이 배터리 케이스 안에 장착되는 경우가 많아서, 가로·세로·두께와 커넥터 방향을 미리 실측해 두는 게 중요해요.

BMS 고장에 관해 자주 묻는 질문들

BMS가 고장 났는지 어떻게 가장 빨리 확인할 수 있나요?

가장 간단하면서도 확실한 방법은 멀티미터로 배터리 팩의 총 출력 전압과 각 개별 셀의 전압을 비교하는 거예요. 총 출력이 0V인데 각 셀 전압은 정상이라면 BMS가 출력을 차단한 상태라고 볼 수 있어요. 반대로 총 출력은 정상인데 특정 셀 하나만 전압이 크게 낮다면 그 셀이 문제인 거고, BMS는 오히려 제 역할을 하고 있는 거예요. 통신 라인 문제가 의심된다면 CAN 버스의 매칭 저항값을 측정해 보는 것도 빠른 진단 포인트가 될 수 있어요.

고장이 발생하면 배터리 팩 전체를 교체해야 하나요?

대부분의 경우 그럴 필요가 없어요. 배터리 셀 자체가 물리적으로 부풀거나 누액이 발생한 게 아니라면, 고장 난 부위는 BMS 기판이나 특정 센서, MOSFET 같은 개별 부품인 경우가 많아요. 이런 부품만 교체하면 배터리 팩 전체를 새로 사는 비용의 10~30% 수준으로 수리를 마칠 수 있어요. 다만 셀 여러 개가 이미 심하게 열화돼서 용량이 급감한 상태라면 셀 교체 비용이 더 들 수 있고, 그 비용이 새 배터리 가격에 근접한다면 교체를 선택하는 게 더 나을 수도 있어요.

보호 회로가 오류 경보만 띄우고 실제로는 문제가 없을 때는 어떻게 해야 하나요?

이런 경우를 흔히 ‘과보호’ 상태라고 불러요. BMS가 지나치게 민감하게 설정돼서 정상적인 사용 범위에서도 보호 회로를 작동시키는 거예요. 이럴 땐 먼저 배터리 셀의 전압을 모두 균일하게 맞춰 주는 게 중요해요. 셀 밸런싱이 완료된 후에도 같은 증상이 반복된다면, BMS의 과전압·과전류 임계값이 제조사 권장값보다 낮게 설정돼 있을 가능성이 높아요. 설정값을 조정할 수 있는 프로그래머블 BMS라면 임계값을 재조정하고, 고정형 BMS라면 해당 사양에 맞는 모듈로 교체하는 것이 근본적인 해결책이 될 수 있어요.

수리 비용이 생각보다 비싸지 않을까 걱정돼요.

부품 비용만 놓고 보면 소형 BMS 모듈은 정말 저렴한 편이에요. 12V~18V 공구용 BMS는 1만 원 내외면 구입할 수 있어서, 셀만 멀쩡하다면 수리 비용 부담은 크지 않아요. 하지만 고장의 원인이 셀 자체의 열화나 손상으로 이어지면 이야기가 달라져요. 고품질 18650이나 21700 셀 한 개 가격이 5,000원~10,000원 정도이고, 여러 개를 한꺼번에 교체해야 하면 셀 비용이 BMS 가격을 훌쩍 넘을 수 있어요. 그래서 수리 전에 셀 상태를 정확히 진단하는 게 전체 비용을 좌우하는 가장 중요한 단계예요.

수리 후에도 같은 문제가 반복되면 어떻게 해야 하나요?

수리 후에도 동일한 증상이 재발한다면, 근본 원인을 해결하지 않고 증상만 덮은 경우일 가능성이 높아요. 예를 들어 BMS만 교체했는데 실제로는 충전기가 과전압을 내보내고 있거나, 사용하는 공구가 순간적으로 과전류를 뽑아내는 상황이라면 새 BMS도 얼마 못 가서 다시 손상될 수 있어요. 이럴 땐 배터리 팩을 둘러싼 전체 시스템, 즉 충전기·공구·사용 환경까지 함께 점검하고, 필요하면 BMS 펌웨어를 최신 버전으로 업데이트하거나 보호 임계값을 더 여유 있게 조정하는 접근이 필요해요.

통신 불량은 왜 전용 테스터기가 없으면 원인 파악이 어렵다고 하나요?

CAN이나 UART 같은 디지털 통신 신호는 단순히 전압이 몇 볼트 나오는지를 측정하는 걸로는 상태를 알 수가 없어요. 데이터 패킷이 제대로 오가는지, 프로토콜이 맞는지, 에러 프레임이 발생하는지를 보려면 오실로스코프나 전용 프로토콜 분석기가 필요해요. 이런 장비가 없는 상태에서는 배선의 단선 여부, 커넥터 접촉 불량, 매칭 저항값 같은 물리적인 부분만 확인할 수 있고, 그 이상은 원인을 추정하는 데 한계가 있어요. 그래서 통신 문제가 의심될 때는 먼저 물리적 연결을 철저히 점검하고, 그래도 해결되지 않으면 BMS 모듈 자체를 교체해 보는 방식이 시간과 비용을 아끼는 현실적인 접근이 될 수 있어요.

BMS 교체 작업 중 실수로 쇼트가 나면 어떤 위험이 있나요?

리튬이온 배터리는 내부 저항이 매우 낮아서 쇼트가 발생하면 순간적으로 수십~수백 암페어의 전류가 흘러요. 이 과정에서 니켈 플레이트나 배선이 순식간에 녹아내릴 수 있고, 발생한 열로 인해 인접한 셀이 열폭주를 일으키며 화재나 폭발로 이어질 위험이 있어요. 실제 사용자 후기에서도 배선 작업 중 드라이버가 단자에 닿으면서 스파크가 발생해 손가락에 화상을 입었다는 사례가 종종 보고돼요. 그래서 작업 전에는 반드시 배터리 팩의 주전원을 차단하고, 절연 테이프로 노출된 단자를 하나씩 가려가며 작업하는 습관을 들이는 게 정말 중요해요.
